超聲波塑料焊接機的組成與結構

超聲波塑料焊接機的組成與結構

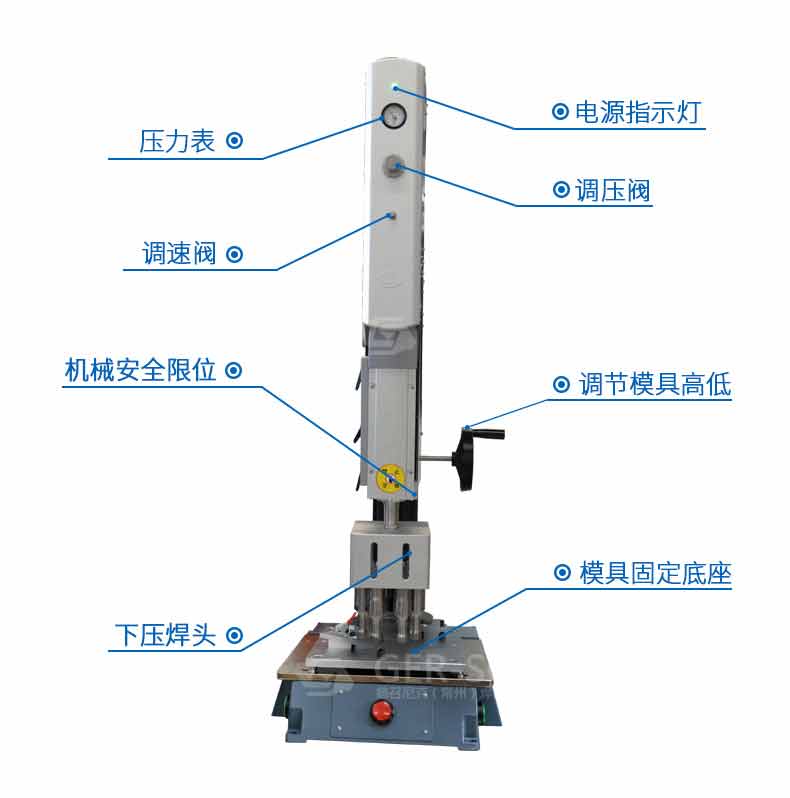

超聲波塑料焊接機由超聲波發振系統、保護電路、超聲波換能系統、氣動系統,機架、工作臺等部份構成。

裝設程序：

1、 本焊機應安置在堅固、水平的工作臺上。機器后面應留有大于150mm的空間，利于通風散熱。

2、 為確保安全操作，本機必須可靠接地，對地電阻必須小于4歐姆。

3、 將三苡控制電線兩頭分別插入焊機后方三腳插座，并旋緊螺母。

4、 將選擇開關置于手動位置。

5、 鎖緊升降的四只螺釘，以固定超聲振頭，但切勿用力過度，以免滑牙。

6、 將上焊模與超聲振頭之接觸面擦干凈，用螺絲接合，使用隨機專用扳手鎖緊，鎖緊力距為25牛頓/米 。

7、 把外氣源的氣管接入焊接機的空氣濾凈器。

音波檢驗程序：

為發揮焊機的使用效果，維護焊機的性能及安全生產，每次使用機器或更換焊模，必須調整焊機發振系統與振動系統的發振程度，因此該項音波檢測程序非常重要。

A、 檢測前，上焊模與超聲振頭兩者必須密合鎖緊，檢驗時上焊模切勿接觸工件。

B、 合上電源開關，此時電源指示燈亮。

C、 打開側蓋板之門頁。

D、 將選擇開關按至音波檢測檔位置，觀測振幅表之指示值，每次音波檢測開關不能連續按下超過3秒。

E、 順逆旋轉音波檢測螺絲使振幅表指針在低刻度值位置。注意：振幅表指針能調到1.2（或100）刻度值以下，且確保為低刻度位置，焊機的發振系統與振動系統譜振好。
